3Dテーブルシステムで作るアルミフレーム

おはようございます上村昌也です。

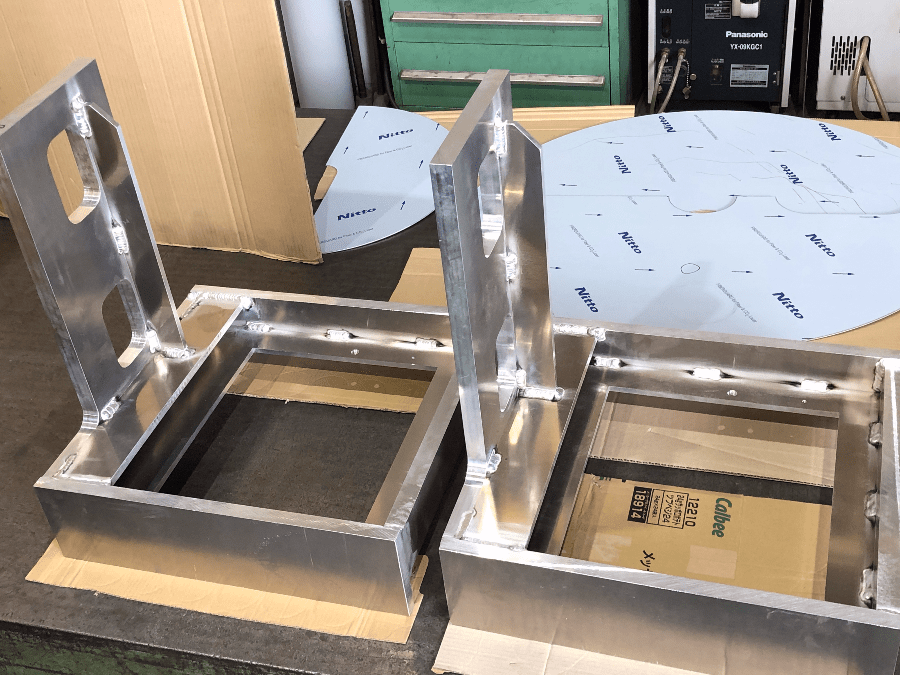

A5052 フレーム

デメラー3Dテーブルシステムを使いアルミプレートを
組上げフレーム状にしました。

今回も機械加工屋さんからのリピート依頼品ですが、
いつものように削り代を少なくするために、材料の厚みも
極力増やさずにしました。



材料

前回通りA5052 t=30mm 450×350×650

溶接技法

電源装置:Panasonic YC-500WX4 交流
溶接電流: 220A
交流周波数:80Hz
溶加棒: A5356BY φ2.4,3.2
電極: 純タングステン φ4.0
シールドガス : He-Ar
予熱 : 200℃

今回は500A機で作業しました。スペックに余裕がある為
電源及びトーチ、タングステンに負担をかけないように
配慮しました。やっぱり500A機は使っていて余裕が感じられます。
安心して作業が進められます。

まとめ

デメラー3Dテーブルシステムを使っているので
ことのほか精度よく組み立てることができます。

本当にデメラー3Dテーブルシステムは重宝します。

最重要課題である直角出しもほとんど影響なく
組み上げることができました。
